LU-G一進二出隔離器/配電器使用說明書

2011-03-04

一、隔離器概述


LU-G1211隔離器是將現場4~20mA,DC電流信號,通過隔離傳輸到另一邊場合。


二、隔離器主要技術性能


通    道   數:   一進二出
電         源:   24V±10%,DC
功         耗:   ≤4.0W
整  機  質 量:   ≤160g
輸  入  信 號:  二/三線制儀表,直流電流信號
輸入信號范圍:   4~20mA, DC
輸  出  信 號:  4~20mA,DC或1~5V,DC(用戶定貨時需指定)
輸  出  精 度:  ≤0.2%F.S(包括非線性、重復性等)
溫  度  漂 移:  ≤0.2%F.S/10℃
輸  出  負 載:   0~500Ω
存儲:隔離器存儲環境溫度為-40℃~+80℃,相對濕度不大于75%的通風室內。


三、隔離器連續工作條件


環境溫度:-20℃~+60℃
相對濕度:35%~85%
空氣中不得含有對鉻、鎳、銀及有色金屬起腐蝕作用的物質
現場連接設備:二/三線制儀表,直流電流信號

四、隔離器接線示意圖及外形尺寸

隔離器接線示意圖
 圖一  一進二出接線示意圖

隔離器的外形尺寸

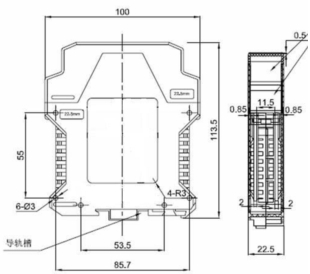

圖二  外形尺寸圖
